一、产品概述：
P45F排污阀采用截止型，用于锅炉定期排污和其它需要快速启闭的场所,可称为截止型排污阀。锅炉在运行中，由于炉水不断地蒸发、浓缩，使水中的含盐量不断增加。P45F排污阀即是连续或定期从炉内排出一部分含高浓度盐分的炉水，以达到保持炉水质量和排除锅炉底部的泥渣、水垢等杂质的目的，这是排污最主要的作用。及排渣管道上起到快速排渣功效。高迩达在此提到另一个作用,就是当锅炉满水或停炉清洗时排放余水。P45F排污阀在各种行业中得到广泛应用,比如：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
二、结构特点及工作原理
P45F排污阀主要由阀体、阀瓣、手柄、支架、弹簧、阀杆、压叉等零件组成。此阀体采用WCB或不锈钢等材料铸造而成，为直通式结构。阀体进出口端为法兰式与中道法兰形成45°斜角式。此阀操作方式采用弹簧受力，能在低压下承受一定的弹簧压，施力于阀芯与阀体密封。镰刀形手柄由圆销与门形支架固定承受弹簧定位块作用力。填料函与支架分离，配合为一体内装有弹簧、定位片及施压填料压盖，起到防止阀杆填料处出现泄漏 。阀杆起关键的双作用，保证密封的同时还要与弹簧定位快操作连接的作用。此阀体结构与J45H截止阀基本一样，区别在于驱动部分。
阀瓣是P45F排污阀启闭件，与阀座一起形成密封副接通或载介质。阀瓣呈圆盘状，阀瓣和阀座的密封圈直接密封性能，是排污阀的关键零件。
P45F排污阀阀瓣密封圈用塑料软质材料制成，靠螺钉固定在阀瓣上；阀座通常采用钢、2Cr13、WCB或不锈钢材料。
P45F排污阀采用了平面密封的优点是阀瓣在装配时有一定的晃量，阀瓣可以自动找正并和阀座密封面吻合，因而对阀瓣的导向要求并不重要uwa瓣是在没有被旋转时落在阀座上的，密封副之间就不会产生摩擦，因此对密封面材料抗擦伤的要求也不严格。同时，由于管道应力导致阀座的内也圆度变形时，也不会影响密封性能。由于介质中的固体颗粒和沉淀物易操作密封面，其密封原理是介质从阀瓣下方流入时，所施加的密封力必须等于或大于密封面上所产生的必需比压和介质向上的作用力之和。
（一）、工作原理
P45F排污阀在管道上作业时，阀进口端介质流入阀内到阀芯下端。此时阀芯受弹簧力作用下F密封面与阀座密封平面受力摩擦及挤压。同时在大气隔离下进口端的压力大与出口端压力时，阀芯承受不了介质冲击压力，使介质压力大与弹簧力下，阀芯慢慢脱离阀座。从而介质快速通过，流入阀腔直到阀出口。此时，阀门开启；反之，随着进口端的介质流量慢慢地减少。出口压力及弹簧力大于进口端介质冲击力时，阀芯会慢慢地与阀座起来起近，直到吻合，此时，阀门关闭。
假如出现进口端介质冲击小无法开启阀时，可采用提拉手柄使介质排出。或者出现介质在密封卡死，使阀无法关闭时，也可以采用提拉手柄使介质冲刷密封，实现密封。
P45F排污阀技术参数
|
型号 |
公称压力 |
试验压力（Mpa） |
工作温度 |
适用介质 |
||
|
（Mpa） |
（℃） |
|||||
|
|
强度（水） |
密封（水） |
气密封 |
|
||
|
p45f-1.6 |
1.6 |
2.4 |
1.8 |
0.6 |
≤250 |
蒸气、气水、油品、煤气、天然气 |
|
|
||||||
|
p45f-2.5 |
2.5 |
4 |
2.8 |
≤300 |
||

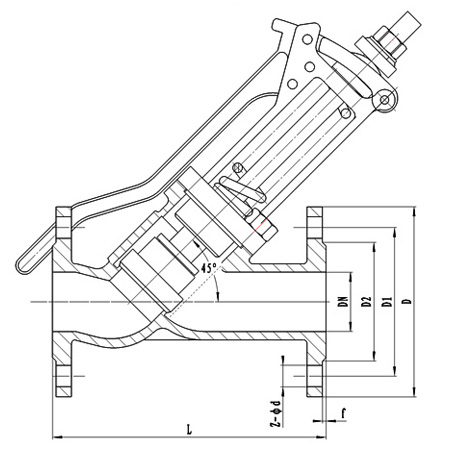

P45F排污阀连接尺寸
|
口径 |
|
1.6-2.5（MPa) |
||||
|
DN |
L |
D |
D1 |
D2 |
b |
H |
|
15 |
130 |
95 |
65 |
45 |
16 |
105 |
|
20 |
150 |
105 |
75 |
55 |
110 |
|
|
25 |
160 |
115 |
85 |
65 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
140 |
|
40 |
200 |
145 |
110 |
85 |
155 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
175 |
|
65 |
290 |
180 |
145 |
120 |
195 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
225 |
|
100 |
350 |
215 |
180 |
155 |
24 |
250 |
|
125 |
400 |
245 |
210 |
188 |
26 |
270 |
|
150 |
480 |
280 |
240 |
210 |
28 |
290 |
|
200 |
600 |
335 |
295 |
265 |
30 |
350 |
|
250 |
730 |
405 |
355 |
320 |
32 |
405 |
