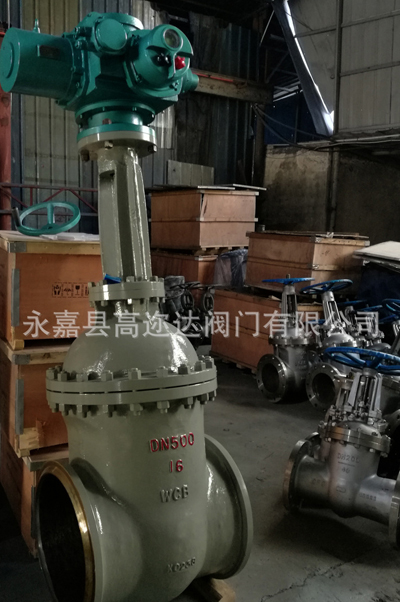

Z941H电动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,Z941H电动闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。Z941H电动闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。Z941H电动闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置即行程来确定。有的闸阀,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门,闸阀在管路中主要作切断用。动作灵活可靠,密封性能优良。流量系数大流阻系数小,结构简单,便于维修。广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
阀体 |
阀盖 |
阀板 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度(≤℃) |
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
ZGlCr5MO |
ZGlCr5M0+Stellite12 |
1Crl8Ni9+Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸类、碱类 |
200 |
|
ZG00Crl7Nil4M02 |
316L+Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲铵液、磷酸 |
200 |
Z941H电动闸阀主要外形尺寸、连接尺寸
阀主要外形尺寸、连接尺寸及质量
公称压力PN(MPa) |
公称通径DN(mm) |
标准值 |
参考值 |
电装型号 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
|
|||
1.6 |
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
590 |
678 |
DZWl0A |
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
693 |
|
DZWl5A |
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
755 |
DZW20A |
||
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
820 |
|
DZW20A |
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
994 |
|
DZW20A |
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
590 |
1138 |
|
DZW30A |
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
810 |
1409 |
|
DZW45A |
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
810 |
1588 |
DZW60 |
||
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
830 |
1755 |
|
DZW90 |
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
830 |
1902 |
|
DZWl20 |
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
870 |
214l |
|
DZWl80 |
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
870 |
2276 |
|
DZW250 |
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
870 |
2474 |
|
DZW250 |
