一、概述
　　ZK调节疏水阀采用截止阀外形非常相像的阀，但内部结构由疏水阀及调节阀相结合原理。与一般疏水阀外形及结构完全不同。此阀可以用手轮操作，带动阀杆使 用阀瓣启闭，又起到流量调节的功能。主要用于蒸汽供热设备及蒸汽管路上的重要配件，为节能产品。它用于管线中调节流量，也可以利用喷嘴的节流作用，通 过降使饱和凝结水转化为二次蒸汽，再回收利用二次蒸汽，从而使凝结水得到二次利用。它还可以用于排放冷水、液面控制、最小流量控制等管线中、广泛地应 用于石油、化工、氧化铝生产、建材、电力、造纸、纺织等部门的蒸汽设备管线中。ZK调节疏水阀从蒸汽疏水阀派生出来的节能产品。ZK调节疏水阀在氧化铝行 业应用最为广泛，年产70万吨的氧化铝生产线，需要氧批铝疏水专用阀19台。
　 本阀门的公称压力为PN16.0MPa至PN63.0MPa；调节装置的执行机构可以选用电动、气动、液动或手动式；连接形式为法兰连接和对焊连接。
二、结构特点及工作原理
　　a.该阀油阀体、支架、多级喷嘴(内套组件)、阀瓣、阀座、阀杆等主要零部件组成。
　　b.该阀在主要控制元件为多级喷嘴，多级喷嘴由带有许多径向孔的多个套筒组成，径向孔平行排列，这些径向孔的相对位置可以改变，因此所构成的喷嘴上形成 的一系列中间闪速腔将会部分重叠，从而使喷嘴起到多次节流的作用。各套筒上径向孔无相对位置未改变时，套筒上的径向孔全部重叠；改变各套筒上径向孔之 间的相对位置，套筒上的径向孔部分重叠形成一系列中间闪速腔。多级喷嘴具极好的耐腐蚀性能及耐磨性。
　　c.阀座与阀瓣之间采用锥面密封，密封性能好，阀座与阀瓣具有足够瞧的强度、硬度和良好的耐腐蚀性能。
　　d.阀杆与阀瓣利用圆柱销连接。
　　高迩达要求：解决高要求、高难度、高压力，此阀主要解决的三高；迩，阀套之间相配，公差精度小，配件之间搭配合理；达，达到客户要求、达到国家质量标 准、阀门结构及外观，达到理想中精确，美观。此三要求达标，此阀也就符合客户使用要求。
(一)、工作原理
　　该阀开始运行时，首先应调整好该阀的工作位置，运行后不需要再次调整，以后的凝结水排量根据介质在喷嘴进口处的状态利用多级喷嘴的节流作用由该阀自 行调节。介质状态可以是冷水、热凝结水、蒸汽或凝结水与蒸汽的混合物。当介质为冷水时，通过多级喷嘴的节流排出的仍是冷水，且体积不变；当介质为蒸汽 时，通过多级喷嘴的节流排出的仍是蒸汽，但由于该阀存在很大的压降，蒸汽进入多级喷嘴后经多次扩张，所以排出的蒸汽，体积有明显膨胀，当介质为凝结水 时，凝结水在多级喷嘴内径过多次连续扩张，又由于该阀的巨大压降，从而使部分凝结水转变成二次蒸汽，该阀排出凝结水与蒸汽的混合物。转变为二次蒸汽的 量取决地凝结水温度、阀门压力降以及阀瓣的开启高度。当阀瓣开启高度过大时，不会产生二次蒸汽，产生二次蒸汽的阀瓣开启高度应控制在排量为阀门最大排 量的10%的高度内。
　　 可以利用本阀门多级喷嘴的节流作用，通过降压，使凝结水转变为二次蒸汽，从而使凝结水得到二次使用，对节约能源起着重要作用。此外，阀门还可用于 排放冷水、液面控制、最小流量控制等管路系统中。

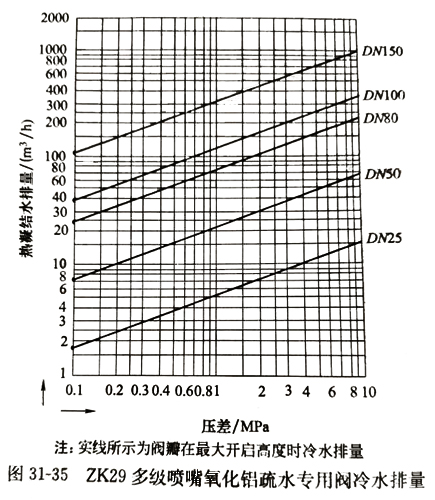

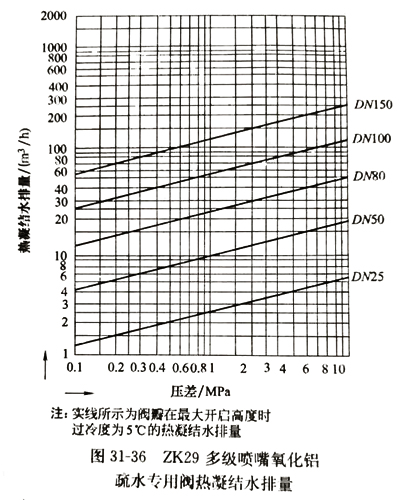

    排量   多级喷嘴氧化铝疏水专用阀冷水排量应不小于图31-35所示的排量；热凝结水排量应不小于图31-36所示的排量。

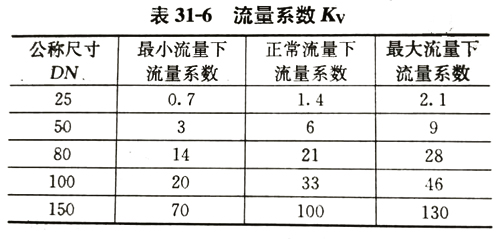

    流量系数   ZK多级喷嘴氧化铝疏水专用阀流量系数Kv按表31-6的规定。

(二)、排量试验
    ①冷水排量试验   多级喷嘴氧化铝疏水专用阀冷水排量试验：转动手轮，将阀瓣提升最大开启高度位置，在0.1MPa、0.3MPa、0.6MPa、1.0MPa、2.0MPa压力下，测定其排水量，试验方法按GB/T12251的规定进行。
    ②热凝结水排量试验
    ZK多级喷嘴氧化铝疏水专用阀热凝结水排量试验：转动手轮，将阀瓣提升至最大开启高度位置，在0.1MPa、0.3MPa、0.6MPa、1.0MPa、2.0MPa压力下及过冷度为5度时测定热凝结水的排量。
    试验手段如下：利用高压罐(结构形式为立式，并具有合适的高径比)水位计的水位高度变化测定氧化铝疏水专用阀的热凝结水排量Q；氧化铝疏水专用阀出口端通过接管插入计量桶，测出氧化铝疏水专用阀排出凝结水的重量Q＇。
    计算蒸汽转化率：
            A=[(Q-Q＇)/Q]*100%
 （三）、安装与选用
     ①氧化铝疏水专用阀的安装
     a.氧化铝疏水专用阀应根据其在管路系统中的不同作用安装在管路系统适当的位置。
     b.当管路系统是利用该阀使凝结水转变成二次蒸汽，该阀前应装有疏水阀。
     ②氧化铝疏水专用阀  主要选用依据：最高工作压力；最大背压力；最高工作温度；凝结水排量。
