一、概述

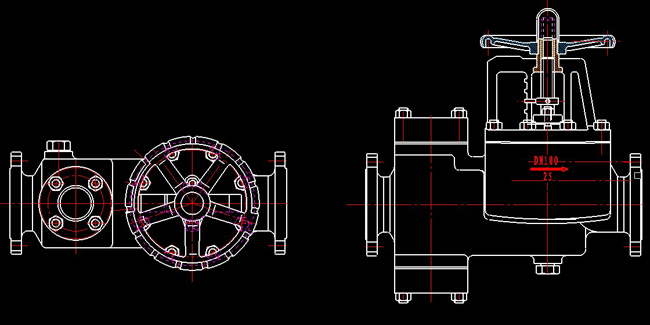

GK疏水
调节阀由
截止阀与视镜相结合一体。阀体形式与
压减阀，阀瓣采用锥形与
节流阀阀瓣同一原理结构，其阀座为活动拆卸原理。左侧配有窥视器，起到时时 察看流体动态，此阀主要用于蒸汽供热设备及蒸汽管路上的重要配件，为节能产品。它用于管线中调节流量，也可以利用喷嘴的节流作用，通过降使饱和凝结水 转化为二次蒸汽，再回收利用二次蒸汽，从而使凝结水得到二次利用。它还可以用于排放冷水、液面控制、最小流量控制等管线中、广泛地应用于石油、化工、 氧化铝生产、建材、电力、造纸、纺织等部门的蒸汽设备管线中。
GK疏水调节阀从蒸汽疏水阀派生出来的节能产品。GK疏水调节阀在氧化铝行业应用最为广泛， 年产70万吨的氧化铝生产线，需要氧批铝疏水专用阀19台。
本阀门的最高工作压力为1.6MPa；最大工作压差为0.6MPa；最高工作温度为200度。
可利用本阀门喷嘴的节流作用，通过降压使热凝结水转化为二次蒸汽，从而使凝结水得到二次使用。阀门亦可用于排放冷水的液面控制，最小流量控制等管 路中，并广泛适用于石油、化工、纺织、印染等工业部门的用汽设备中。
二、结构特点及工作原理

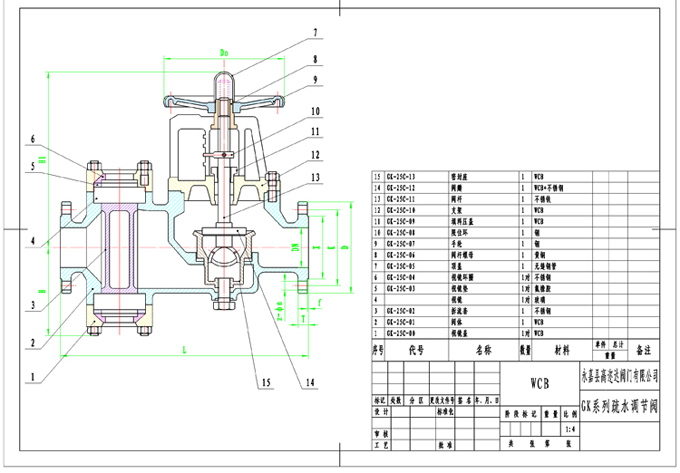

a.该阀由阀体、阀盖、阀瓣、阀瓣、阀座、阀杆及窥视器等主要零件组成。
b.该阀的主要控制元件为阀瓣，阀瓣端部与阀座的间隙腔将起到二次节流作用。
c.阀座与阀瓣之间采用锥面密封、密封性能良好，且具有足够的强度、硬度和耐腐蚀性能。
d.阀杆与阀瓣采用螺纹加紧定螺钉连接方法。
高迩达要求：解决高要求、高难度、高压力，此阀主要解决的三高；迩，阀套之间相配，公差精度小，配件之间搭配合理；达，达到客户要求、达到国家质 量标准、阀门结构及外观，达到理想中精确，美观。此三要求达标，此阀也就符合客户使用要求。
(一)、工作原理
该阀开始运行时，首先应调整好工作位置，运行后不需要再次调整。以后的凝结水排量根据介质在喷嘴进口处的状态利用喷嘴的节流作用由该阀自行调节。介质 状态可以是冷水、热凝结水、蒸汽或凝结水与蒸汽的混合物。当介质为冷水时，通过喷嘴的节流排出的仍是冷水，但体积不变；当介质为蒸汽时，通过喷嘴的节 流排出的仍是蒸汽，但由于该阀存在着较大的压降，蒸汽进入喷嘴后经二次扩张，再排出的蒸汽体积明显膨胀；当介质为凝结水时，凝结水经喷嘴连续扩张，由 于阀的压降，或处于真空状态下，出口处将产生部分凝结水转化为二次蒸汽，排出的是凝结水与蒸汽的混合物。转变为二次蒸汽的量取决于凝结水的温度、阀门 压力降及阀瓣开启高度。当阀瓣开启高度过大时不会产生二次蒸汽，产生二次蒸汽的阀瓣开启高度应控制在该阀最大排量15%的高度内。
