一、概述
　　SXJQ47HF-25C斜式变径球阀又称变径球阀。球阀是由旋塞阀演变而来的，它的启闭件为一个球体，与普通球体绕阀杆的轴线旋转90由所不同，斜角轴式与进出口形成斜度。阀为双偏心变径原理，在管道上主要用于切断、流量调节流功能。此阀主要解决罐排放口处空间狭小及管道位置特殊无法操作，因此斜式球阀能满足，所需的要求。　　

　　SXJQ47HF-25C斜式变径球阀结构繁琐、密封性能好，而且在一定的公称变径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并具驱动力矩小，操作简便、易实现快速调节流量、启闭。由于球阀的阀座密封圈采用PTFE、不锈钢(304、316、STL)制成，结构和性能上，考虑到球阀的耐火和防火，在石油、化工、冶金等部门，在易燃、腐蚀介质的设备和管路系统中使用。
　　SXJQ47HF-25C斜式变径球阀是双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速(1/4转节流)、低噪声、有气穴和气化现象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中或罐体上。

二、结构特点及工作原

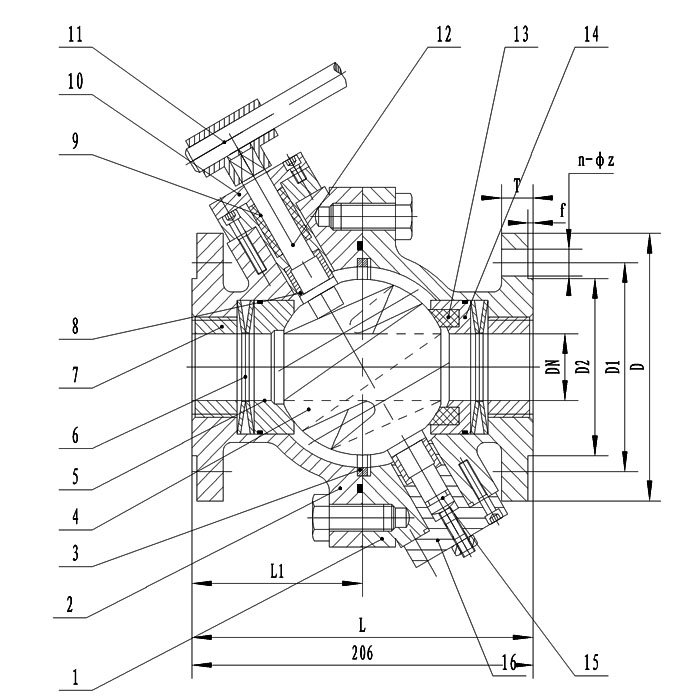

　　SXJQ47HF-25C斜式变径球阀主要由左右阀体、球体、左右阀座、蝶形弹簧、调整套、上阀杆、上轴套、下轴套等零件组成。并体采用WCB、304、316等材料铸造而成，外形美观。左右阀体内不锈钢变径球体与密封圈吻合密封，由调整套左右调位于阀中心线。阀杆与阀体横线成60度，改变通常轴原理。阀体有螺丝、螺母紧固为一体。
　　阀杆填料采用PTFE、PPL，使用温度280限制。此阀的截止、调节作用是靠金属球体在介质的作用下，与塑料阀座之间相互压紧来完成的。阀座密封圈在一定的接触压力作用下，局部地区发生变形。这一变形可以补偿球体的制造精度和表面粗糙度，保证球阀的密封性能。
　　SXJQ47HF-25C斜式变径球阀为球体前密封的阀座。阀杆成为一个整体的球体可以在轴套中自由转动，阀座密封圈被安装在活动的调节套前，调节套在阀体配合调节。阀座密封圈由一组安装阀座中与弹簧预先压紧力配合球体与阀座吻合度，能保证阀的密封性能。进口端的阀座，在球阀闭时，靠作用在进口端直径和与阀体配密封体，从而起到进口密封作用，出口端的阀座不起密封作用。反向加压时，阀座的作用将起变化。
(一)工作原理
　　SXJQ47HF-25C斜式变径球阀通常手柄顺时针慢慢地转动就可以改变球体与通径的空间流道大小改变介质流速及流量，改变进口与出口端压差，起到了调节流量的作用。球体、轴为一体与管道形成独特的60度斜面。直到手柄转到90球面斜口缩小，一直到没有留空隙，切断介质流量动改变压强。球面与密封面完全吻合，关闭阀门。反之逆时慢慢地转动手柄，阀门开启。
三、斜式变径球阀的优点是：
　　(1)具有最低的流阻。
    (2)因在工作时不会卡住(在无润滑剂时)，故能可靠地应用于腐蚀性介质和低沸点液体中。
    (3)在较大的压力和温度范围内，能实现完全密封。
    (4)可实现快速启闭，某些结构的启闭时间仅为0.05~0.1S，以保证能用于试验台的自动化系统中。快速启闭阀门时，操作朊冲击。
　　(5)在全开和全闭时，球体和阀座的密封面与介质隔离，因此高融通过阀门的介质不会引起密封面的侵蚀。
