一、概述
　　CQYA管道取样阀不同其它取样阀结构，直通式对面法兰可水平安装于管道或垂直安装。在完全并具代表性采样来自腐蚀，侵蚀甚至有毒的管道物质，在密封条件下——没有作业时过程中断。在线取样阀是手柄作为开关件，本阀特征是它的防冲距自由设计和极短的代表性样品接放孔。直通式管道管网作业,手柄式开启或关闭操作，弹簧复位式结构。操作简便、灵活、快速，良好的密封性能。主要用于食品、饮料、制药、化工和其他应用于真空取样。
  通常称此阀为线型密封取样阀,也可称为直通式取样阀。
二、结构特点及工作原理

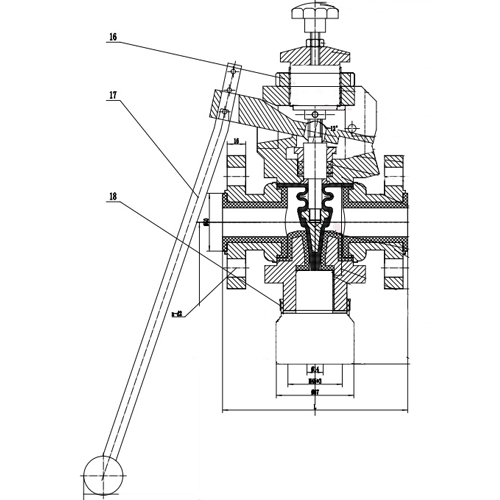

　　CQYA管道取样阀主要由阀体、取样连接器、容器、支架、连接盘、阀盖、填料压盖、手柄等零件组成。阀体采用硅熔胶精密铸造或焊接而成，为304、316、316L等材料。此阀与通常的Y形取样阀的结构及操作原理完全不同，直通式法兰、焊接、卡箍等连接方式，并去掉通常以柱塞为密封的结构原理。阀体连接不锈钢连接盘及PTFE与容器瓶配合为一体。支架式连接固定密封填料压盖，由手柄式带动阀杆、弹簧压缩负，可通过星形旋钮调节密封压力大小(1.0MPa、1.6MPa、2.5MPa）等等任意调节。达到良好的密封性能。阀腔内阀座与阀芯锥形同心度结构密封，紧配式擦力吻合，提高密封性。手柄式操作方便，其结构合理及独特性。阀体精小美观，可安装与管网及罐的任何位置。
 　　1.支架   采用立体方形结构，低部方型法兰面与阀体紧配结合由螺母紧固，三角架形空间结构可容填料压盖级阀杆。上部可安置手柄操作件，使阀启闭驱动及固定作用。独特结构外形非常新颖、创新的操作方式吸引眼球及大的视觉美感。
　　2.阀体   四通形内腔结构，打破通常阀门二通式的常理。密封不再由阀体固定密封，改成独立阀座可拆卸个体。阀本中部及下部为方形法兰面。是阀结构分明及独立分离，方便拆卸与维修。
    3.下部法兰盖  方形法兰盖内腔装置阀座空间并与阀体方形面由螺母紧固密封，取样阀连接四氟连接件。起到固定连接作用不可缺少件。
    4.取样阀   采用丝扣玻璃瓶，通明光亮。取样可时刻观察取样量及介质成分。安全满足取样要求设计生产，可竖装也可横装。安要求改变取样瓶方向。
(一)、工作原理
　　CQYA管道取样阀单手推压手柄，杠杆受力带动阀杆，受压使阀芯与阀座脱离，介质会在阀腔内快速地流入容器中，可以看到容器中的介质样品及取所需的量。在完全真空下完成取样过程。松开手柄阀杆受弹簧力作用下带动阀芯快速与阀座吻合，取下容器时本因在容器密封处曾加密封的，这里不作详细说明了。
