过流阀

编辑：gaoda 发布时间:2012-08-27 15:34:40 浏览量：387

　　过流阀安装在液化石没一气的输送管路上，作为过流切断装置，但不可用过流阀代替紧急切断阀。
　　本阀门在工作时，处于常开状态；当介质由于某些原因超出最大许可流量时，靠这时产生的过流压差，自动关闭阀门。阀门为了达到阀瓣关闭时前后压力平衡，在阀瓣上设有用于平衡压力的小孔。当流量恢复正常值后，阀门便自动开启。阀门的阀体、法兰为碳素钢制成，阀杆为不锈钢，阀瓣为黄铜，弹簧为铬钒钢。
　　本阀门的公称压力为PN1.6MPa；公称通径为DN50mm、DN80mm；工作温度范围为-40~+80度；适用介质为液化石油气，对于丙烯、乙烯、二氧化硫、液氨也可应用；阀门关闭时的流速为3m/s。
如图14-7和图14-8所示，为DN50mm和DN80mm的过流阀的结构图。

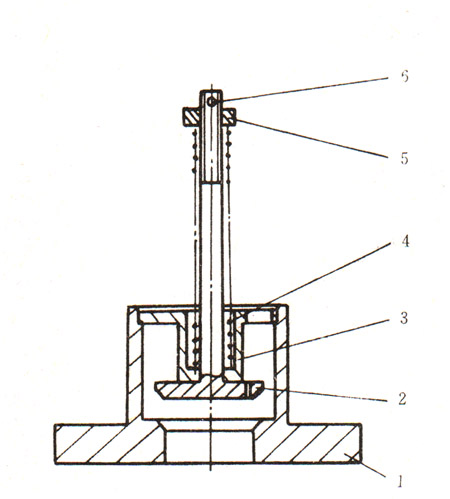

图14-7DN50mm过流阀
1-过流阀体;2-过流阀瓣;3-弹簧压;4-弹簧;5-弹簧螺母;6-固定销

图14-8DN80mm的过流阀
1-连接法兰;2-过流阀瓣;3-阀杆;4-阀体;5-调整导向套;6-弹簧;7-连接法兰;8-弹簧托;9-调整螺母;10-销钉
