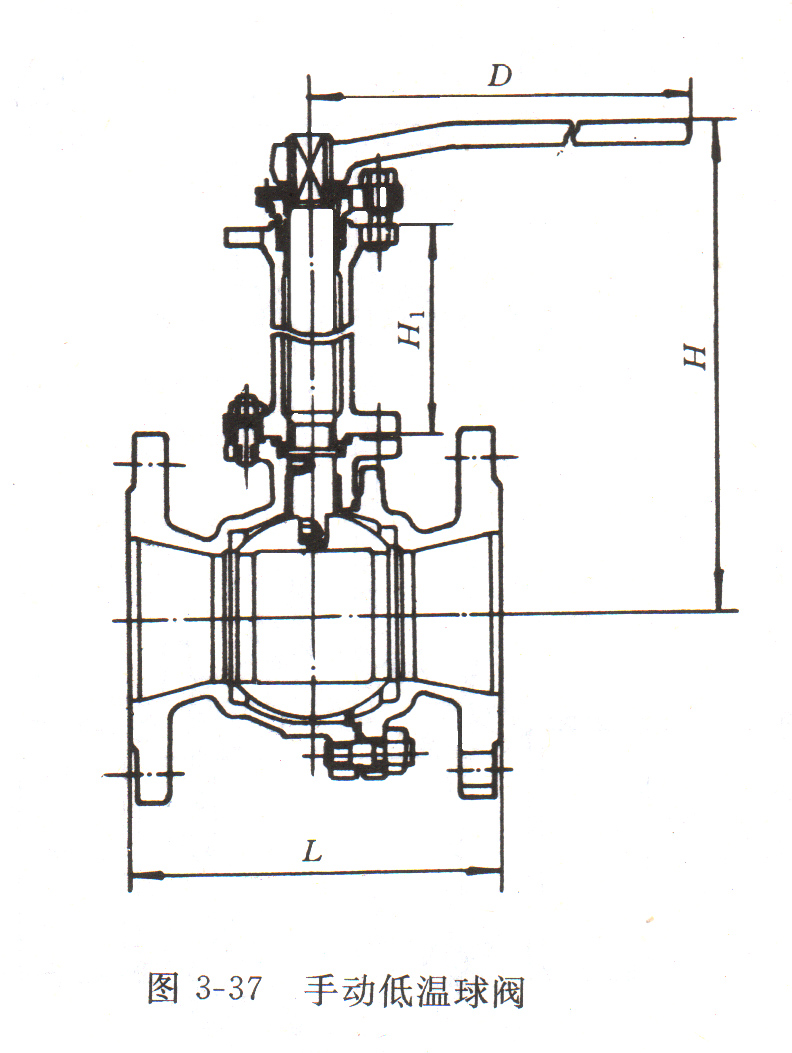

手动低温球阀的结构简图，如图 3-37 所示。
本低温球阀为两体式，中间用螺栓连接；阀座密封圈采用聚四氟乙烯；球体采用不锈钢 (304 、 304L 、 321 、 316 、 316L) 制造，并在阀杆部位设计有防静电装置。阀杆伸长部位的长度足以保证阀杆的填料密封不被冻结。用螺栓连接阀体和阀杆伸长部痊的支架，不用焊接。保护阀杆的支架内部各加工出上下保证阀杆同轴的支承点，并有子口和阀体连接保证同轴。阀杆密封填料采用聚四氟乙烯，并用填料压盖压紧。
本阀门公称压力为 PN5.0MPa ；公称通径为 DN50mm~DN250mm ；工作温度为 -80 度。
