一、概述

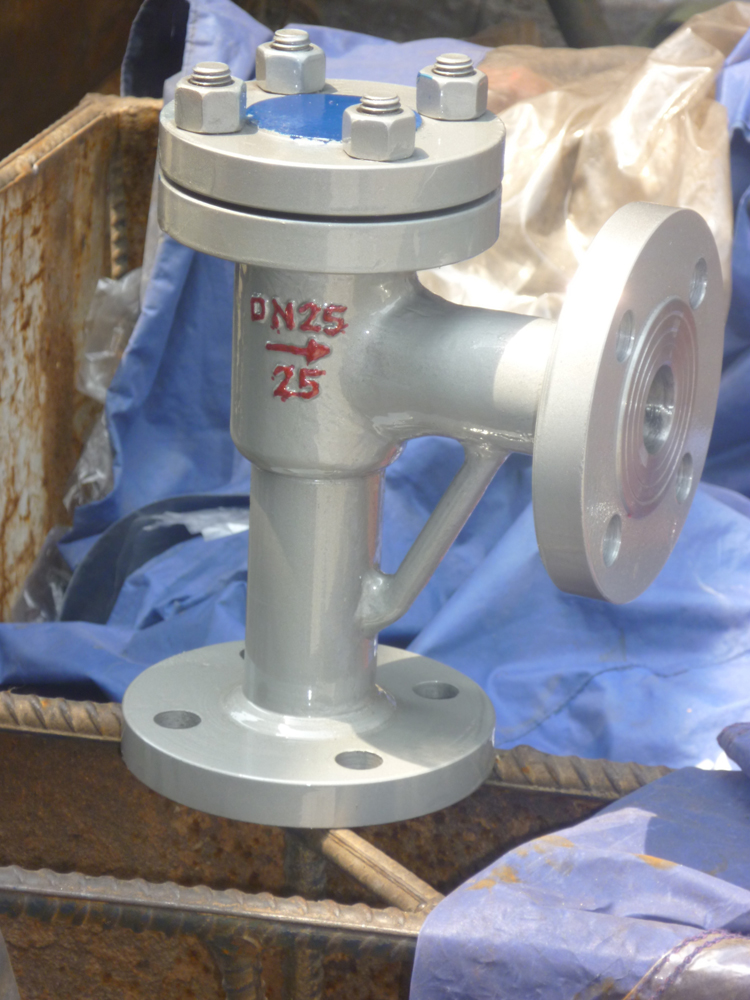

　　 H45HH角式止回阀的最大优点是可以把阀门安装在管路系统的拐角处，这样既节约了90oC弯头，又便于操作。该阀进出口通道不在同一方向上而成90o直角。H45HH角式止回阀，使通过阀门的介质改变流动方向，因此会产生不定期下的压力降。因此这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。常用的管道回流使用阀，主要用来接通或回流管路中的介质，一般不用于调节流量。H45HH角式止回阀适用的压力、温度范围很大，但一般用于中、小口径的管道。可满足石化、电力、冶金、城建、化工等部门各种用途的多种形式。

二、结构特点及工作原理
　　 H45HH角式止回阀，由阀体、阀盖、阀瓣、阀杆、密封圈、等构成。该阀阀瓣受管道介质使用下一旦从关闭位置移开，它的阀座和阀瓣密封面之间就不再有接触，因面它的密封面机械磨损很少，故其密封性能是很好的。由于介质通过此类阀门时的流动方向发生了变化，因此H45H角式止回阀的最小流阻也较高于大多数其它类型的阀门。开启高度一般仅为阀座通道直径的3/4，因比闸阀小得多；与闸阀相比结构简单，制造与维修方便；密封面耐磨性好，寿命较长。但是该阀流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失龙为明显。

（一）工作原理
　　H45HH角式止回阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,密封圈通口的变化是与阀瓣行程成正比例关系。靠管道介质使用推动阀瓣自身重力，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之阀瓣重力于介质作用力，阀瓣关闭进入口，停止介质流入。因此阀出口管道内介质使阀瓣形成反作用力，使阀瓣禁止介质回流。
