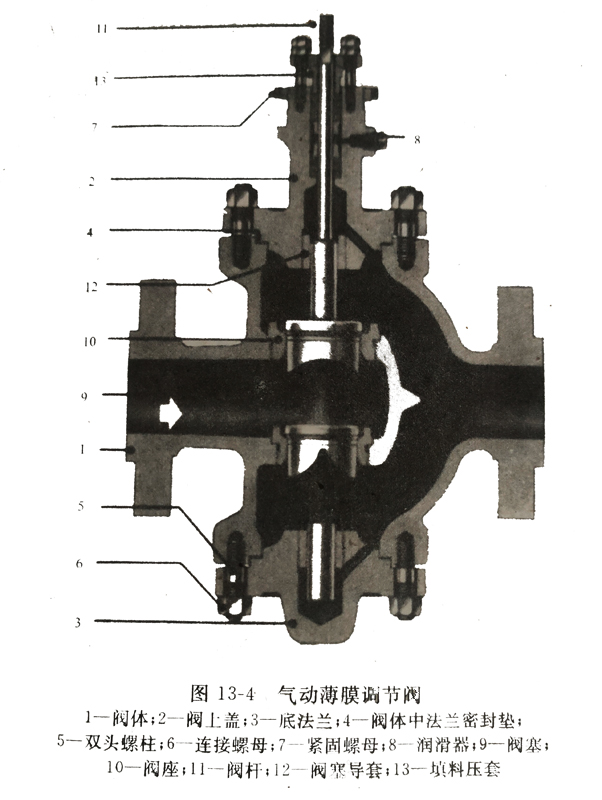

如图13-4所示，为气动薄膜调节阀的结构图

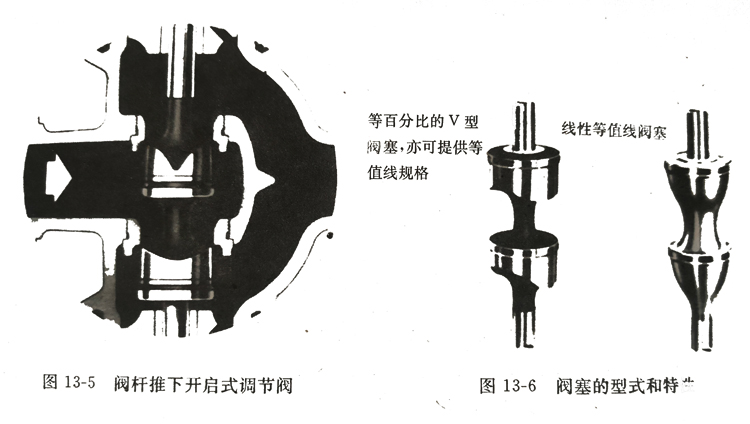

      本阀门系广泛通用的过程控制阀门，适用于空气、水、蒸汽、油品、其他气体和化工过程调节等使用场合。在要求非全密封的条件下均可选用，尤其是应用在高压降或高流通量时作为节流调节更为有效。阀门关闭时的泄漏量(在最大流通量的情况下)低于0.1%。阀门有阀杆拉上开启式(见图13-4）和阀杆推下开启式(见图13-5)。

     本阀门的阀芯为双座式带有阀塞导件，有全面积和减一级面积，对于阀门公称通径DN25mm以上的可减二级面积。兼有等百分比的V型阀塞和线性等值线的线性阀塞(见图13-6)。阀门的密封填料采用聚四氟乙烯加柔性石墨，中间有可注密封脂的隔离环；垫片采用柔性石墨不锈钢带绕式垫片。阀门的执行机构采用隔膜式，直驱动式或逆驱动式，最高工作压力为0.55MPa。阀门的法兰连接尺寸按ANSI150级、300级和600级。
    本阀门的公称压力为PN16MPa~PN100MPa；公称通径为DN40mm~DN400mm。
