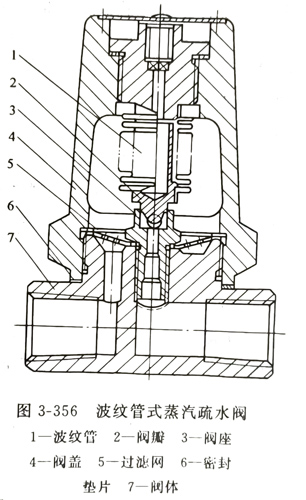

波纹管式蒸汽疏水阀。如图3-356所示。其动作元件即感温元件是波纹管。这种波纹管的形状恰似个小灯笼，可自由伸缩的壁厚为了0.1~0.2mm的密封金属容器，其内部封闭着水或比水沸点低是易挥发性液体。这种波纹管随温度变化其形状显著变化(变化)，即当温度高时，闭封的液体蒸发成蒸汽，靠蒸汽的压力使波纹管膨胀；当降为低温时，蒸汽又凝结，还原成为液体，于是波纹管又收缩。波纹管固定安装在疏水阀阀盖的上端，其下端与阀瓣连接。

      这种疏水阀的动作原理是，开始通汽时为常温状态，波纹管内部封闭的液体没有气化，波纹管收缩呈开阀状态，因此流入疏水阀的空气和大量的低温凝结水通过阀座孔由出口排出，凝结水的温度很快上升；随着温度的变化，波纹管感温，同时其内部封闭的液体气化产生蒸汽压力，使体积膨胀、波纹管伸长，并使阀瓣接近阀座，于是当疏水阀内流入近似饱和温度的水或高凝结水后，波纹管进一步膨胀，呈关阀状态。
      疏水阀内的凝结水温度一旦降至设定的开阀温度，按照温度的变化，波纹管则成比例地收缩，打开阀门。这一动作反复进行，就实现了开闭阀动作，从而排除凝结水。
